法蘭間隙帶壓堵漏系統

一、應用介紹

     法蘭間隙帶壓堵漏技術實施，是指一個大氣壓以上任意帶著壓力的法蘭間隙，因腐蝕、穿孔、泡冒、墊片老化、滴漏或者人為損壞導致的泄漏，并在泄露介質處于帶溫、帶壓和向外噴射流動狀態下，在泄漏部位采用不停輸、不動火的方法迅速解決泄漏的難題的技術。施工過程不僅涉及不同工況的泄漏部位及千變萬化的環境，還需針對具體條件，通過物理、化學、流體力學、材料力學、機械科學等學科知識的綜合運用發揮技術效用。

     施工作業包括：泄漏部位現場勘測、泄漏缺陷尺寸測量，決定堵漏工法堵漏劑選用及操作技術運用。以針對泄漏部位實施快捷有效地再密封。專業帶壓堵漏工作者除應掌握相關理論知識和基本施工技術規范外，尚需要具備一定的堵漏施工技巧?，F結合實際案例，介紹法蘭密封施工方法。

二、法蘭間隙堵漏方案介紹

   法蘭間隙帶壓堵漏特點：

  （1）安全可靠，在易燃、易爆區域消除泄漏過程中補產生任何火花，最大限度的保證維修的安全性。

  （2）經濟效益顯著，消除泄漏時，不用停工停輸進行高溫、帶壓操作作業，始終不影響生產的正常運行，從而避免了停工停輸維修處理所造成的經濟損失，對石化產品產量和質量也不會有任何影響。

  （3）適用性強，不需要對泄漏做動火處理，即可進行帶壓堵漏作業，操作靈活、簡便、快捷。

  （4）良好的拆卸性，不破壞設備或管道的原結構。

   技術參數：

   適用施堵壓力：≤10MPa

   適合溫度：-165~750℃

   膠棒本體注入壽命：15年不風化、軟固化、紙凝結

   應用范圍：各種強溶解性酸堿苯氨氯等化學品、氣體、液體、油類

   施工時間：1~2小時（視實際工況及物件大?。?nbsp;

   適用領域：石油（油田、煉油）、化工（乙烯、氯堿等）、燃氣（天然氣、液化氣、煤氣、沼氣等）、發電（熱點火電、核電、 水電等）、冶金、儲運、供水、供暖等企業。

三、安全措施準備與操作

帶壓堵漏是石油化工生產中的一項危險性大、但應用并不廣泛的特殊作業。隨著專用設備的研發 和安全操作技術的進步，帶壓堵漏的安全可靠性越來越高。只要能夠制定科學詳細的操作方案，并保證落實到位，做到帶壓堵漏的安全可靠是完全可以的。如此，就能用很低的成本，避免、減少生產中斷的次數，大大消除在停產、開工過程中因生產大幅波動對安全生產構成的威脅，大大消除因停產造成的損失及巨額開、停工費用，無疑對企業的安全生產與經濟效益是件一舉兩得的好事，應大力研究和推廣應用。穿戴好防護服，防護面罩，防護手套等。

  （1）方案的確定：堵漏人員必須先到現場詳細了解介質的性質，系統的溫度和壓力，以選擇合適的堵漏膠。觀察泄漏部位及現場情況，準確測量有關尺寸，以選擇或設計制造夾具及堵漏方案。

  （2）夾具安裝：在泄漏比較嚴重，作業空間狹小，高溫高壓、易燃易爆及有毒有害物質泄漏時，夾具的安裝是很困難的。操作人員要穿戴防護用品，站在上風方向，必要時要用鼓風機或壓縮空氣把泄漏氣體吹向一邊。 安裝時要避免機具的激烈敲擊，絕對禁止出現火花。夾具上應預先接好注射接頭，以方便堵漏膠的注射。

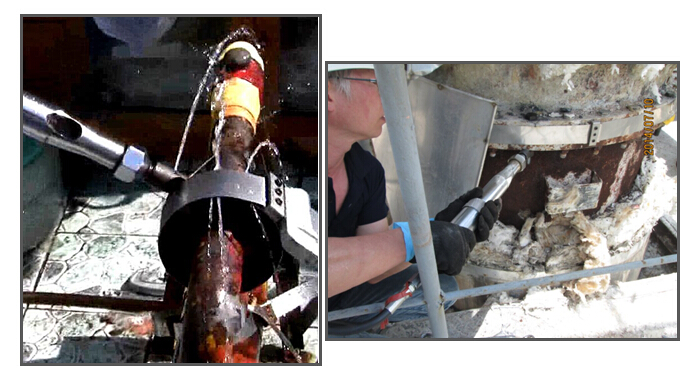

四、施工步驟

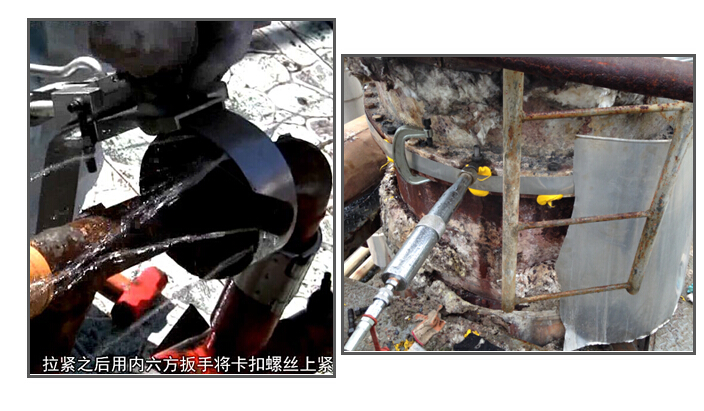

    1. 不銹鋼帶拉緊之后用六角扳手將卡扣螺絲上緊。

2. 將注膠槍頭旋擰到絲桿注膠嘴上，將油管快接到槍頭上。

      3. 把密封膠放進槍頭里，手動泵開始打壓。

      4. 將堵漏膠注入法蘭內，直到泄漏停止

五、常用工具

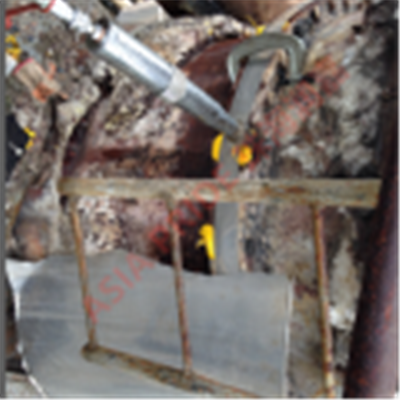

 - C型夾

    主要應用在帶壓更換法蘭連接螺栓、帶壓拆卸盤法蘭連接螺栓螺絲后加裝絲桿注膠嘴、臨時直接連接兩法蘭片。注意在拆卸法蘭螺母前裝上多用卡蘭，如果壓力大可多使用幾個卡在不同部位。

    C型夾卡緊厚度如下

    大：卡緊厚度：≤100mm

    中：卡緊厚度：≤70mm

    ?。嚎ňo厚度：≤50mm

    溫度：700°

    壓力：小于5MP

    部位：法蘭

    介質：任意

    材質：任意

 - 絲桿注膠嘴

    法蘭經常出現泄漏又不能停產,不停輸帶壓直接堵漏是關鍵,常規使用的是根據法蘭尺寸去找車床定做卡具再卡在泄漏法蘭上然后注堵漏膠止漏,這樣需要幾天才能堵漏成功。
    最新方法：

    使用萬能U型夾就簡單了，可以將萬能U型夾在任何規格的法蘭上，然后用絲桿注膠嘴從法蘭的連接螺絲上注堵漏膠，這樣可以在幾十分鐘即可解決堵漏。

    整套法蘭絲桿注膠嘴規格有：M12、M14、M16、M18、M20、M22、M24、M27、M30、M32、M34、M36等共12只。

-堵漏專用鋼帶

  堵漏專用超強度不銹鋼帶（其它尺寸需要訂做）。

  30mm寬鋼帶
  1200X30X1.2mm;適合管徑300mm內，壓力3.0MPa，溫度600℃。
  2400X30X1.2mm;適合管徑650mm內，壓力3.0MPa，溫度600℃。
  3000X30X1.2mm;適合管徑850mm內，壓力3.0MPa，溫度600℃。
  40mm寬鋼帶
  1200X40X1.2mm;適合管徑300mm內，壓力3.6MPa，溫度600℃。
  2400X40X1.2mm;適合管徑650mm內，壓力3.6MPa，溫度600℃。
  3000X40X1.2mm;適合管徑850mm內，壓力3.6MPa，溫度600℃。
  60mm寬鋼帶
  1200X60X1.2mm;適合管徑300mm內，壓力5.5MPa，溫度600℃。
  2400X60X1.2mm;適合管徑650mm內，壓力5.5MPa，溫度600℃。
  3000X60X1.2mm;適合管徑850mm內，壓力5.5MPa，溫度600℃。

- 帶壓堵漏膠棒

  顏色：棕色/黃色

  固化：熱快固化(固后微膨脹)

  溫度：50~890℃

  壓力：≤70MPa

  規格：標準級,直徑Ф20長度85mm

  流動：2級（企業堵漏產品標準Q/05082GBDDC規定：絲桿注膠嘴安裝至法蘭螺絲上用注膠槍向內注射膠棒，注射壓力20MPa以內的為1級，20MPa以上的為2級，40MPa以上的為3級）

  堵漏介質：高溫高壓蒸汽、造紙烘缸、各類氣體、液體、粉面、泡沫等所有介質，包括柴油、汽油、重油、輕質油、飛機油、苯、甲苯、二甲苯、氫氧化鈉、氨水、漂白劑、硫酸、鹽酸、硝酸、醋酸、氨、液氨、氯、液氮、硫酸、燒堿、鹽水、苯；天然氣、液化氣、沼氣、煤氣、高溫蒸汽、水暖、氯氣、空氣、氧氣、氬氣、光氣、氮氣、制冷劑等介質、油水氣和各類化學品。

  膠棒本體注入壽命：15年不風化、軟固化、紙凝結

- 手動緊帶機

  優點:強度大,可以為泄漏壓力6MPa以內的所有管道拉緊鎖死鋼帶,操作方便快捷,一器多用。

  手動緊帶機在帶壓堵漏搶險中可拉緊寬度小于60毫米的所有鋼帶。

- 手動高壓注膠槍

  手動高壓注膠槍是將手動的機械能轉換為液體的壓力能的一種小型液壓泵站。在配套的油缸及專用工具的情況下，可以進行各種作業，例如：起重、彎形、調直、剪切、鉚合、裝配、拆卸及一些建筑施工、軍事施工等。油泵的主要特點是：動力為手動，超高壓、超小型，攜帶方便、操作簡單、應用范圍廣。

六、油泵的性能與規格

七、工作原理：

   1.充液：油泵在開始工作時，油液被柱塞壓入高低壓單向閥通過單向進入油缸。當壓力升到 1Mpa 時，則低壓閥打開，低壓油溢回儲油管。

   2.升壓：在上述的基礎上，高壓柱塞繼續工作，壓力逐漸升高，當壓力超過額定壓力 63Mpa ，則高壓閥打開，高壓油從高壓閥溢回儲油管，壓力始終保持在 63Mpa 。高壓閥就是安全閥。

   3.工作：過程中由于工作缸做功能量會減少，所以要隨時搖動手柄，保持所需的工作壓力，直至工作結束。

   4.卸載；油泵工作完畢，需要將壓力減至為零，打開卸載閥，油液流回儲油管，完成卸載工作。

充油、升壓工作過程實際上是不可分割的，只搖動手柄就可完成三個過程。
